Солнце греет ваш дом

СОЛНЕЧНАЯ ЭНЕРГИЯ КАК ИСТОЧНИК ТЕПЛА ДЛЯ ВАШЕГО ДОМА

ЭКОНОМИЯ    ЭНЕРГОЗАТРАТ

ГОРЯЧЕЕ    ВОДОСНАБЖЕНИЕ

ПОДДЕРЖКА  ОТОПЛЕНИЯ

Э Н Е Р Г И Е Й

С   О   Л   Н   Ц   А

П Р О Е К Т

 Г Е Л И О Н

             Аннотация.

   При современной экономической ситуации, росте цен на энергоносители, административном ограничении объемов их потребления особенно актуален вопрос применения возобновляемых источников энергии, в частности, использовании неиссякаемой энергии Солнца, благодаря которому на Землю ежесекундно поступает 80 млрд.кВт. Каждые 8 минут на землю поставляется количество  энергии,  которое человечество расходует  за целый год.

   В настоящее время на рынке гелиосистем и Солнечных тепловых коллекторов (СК) преобладают изделия зарубежных производителей – Rosch Sctartechtik AG + AMCOR (Швейцария-Израиль), VIESSMAN (Vitosol 100-F, 200-Т), TopSon F3-1, SOLVIS Energic (Германия), SOLARIS GmbH (Австрия) и др.. Очень скромную роль в этом вопросе играют Украинские и отечественные производители Ковровский механический завод КМЗ, НПО Машиностроения г.Реутово МО, установки г.Братск. Их разработка и производство перемещается на региональный уровень.

Серьезным фактором, сдерживающим применение гелиоустановок в широком масштабе является  высокая стоимость гелиоколлекторов, непосредственно преобразующих энергию излучения Солнца в энергию теплоносителя (воды, тосола, этиленгликолевой смеси, антифриза и т.д.).

Цели и задачи проекта:   Максимальное удовлетворение потребностей рынка в дешевой тепловой  солнечной энергии для нагрева воды личного и производственного назначения: горячего водоснабжения в многоквартирных домах, частного сектора, душевых в здравницах, домах отдыха, пансионатах; отопления жилых и нежилых помещений, теплиц, полов, воды в бассейнах; сушки овощей, сена, стройматериалов; теплоснабжения скотоводческих ферм, ангаров и т.д.

 Замещение 40% традиционных энергоносителей, применяемых  в вышеуказанных вопросах.

Сохранение экологической обстановки в местах массового применения изделия.

    Улучшение финансового благосостояния пользователей установок ГЕЛИОН.

   Применение 1кв.м. гелиополя заменяет  1 тонну условного топлива в год.(при этом остаются чистыми, пригодными для дыхания, 1000 куб.м. воздуха) В солнечный день за час  гелиосистемой, состоящей из 1кв.м. коллектора и бака, подготавливается до 60-100л. горячей воды. Для полного удовлетворения  нужд в горячей воде семье из 4-х человек необходима  эффективная площадь коллекторов  4 кв.м., т.е. 4 коллектора ГЕЛИОН.   При отоплении рекомендуется соотношение 1кв.м. солнечной установки на 5 кв.м. общей площади.

      Используя энергию Солнца, гелиосистемы сохраняют денежные вложения на приготовлении горячей воды до 70%, на отоплении до 50%.

   Направление деятельности: изготовление, реализация, монтаж,  обслуживание

солнечных тепловых установок системы ГЕЛИОН.

   Проект существует 3-й год.

             Современное состояние проекта.

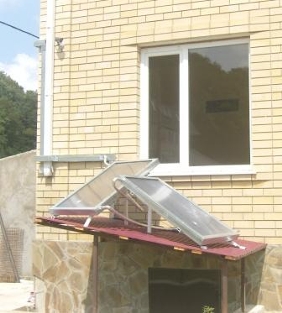

- Лето 2010г., г.Туапсе. Установка, состоящая из 2-х коллекторов, ориентированных, соответственно, восток, запад, подключенная к водонокопителю типа Ariston, позволяла использовать горячую воду не подключая водонакопитель к электросети.

- 2010г., пос.Ольгинка, Туапсинский район. Установка, состоящая из 5-ти коллекторов для подогрева бассейна, при контрольном замере показала производительность 60л./час 70⁰С.

   Зимой 2010-2011гг.   силами заказчика переведена на двухконтурную схему теплопередачи с применением тосола. Поступили заказы на изготовление дополнительных изделий

-2010г.,г.Туапсе. Установка, состоящая из 2-х коллекторов (восток-юг), расстояние до водонакопителя типа Ariston (100л) 14м на входе в бойлер температура воды достигала 62 гр.С при постоянном напоре теплоносителя. Водонакопитель   отключен от сети.

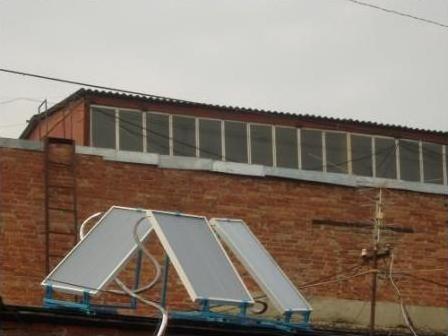

            - 2011г., зима, завод, г.Краснодар. Установка из 3-х коллекторов (восток-юг-запад) в пасмурную погоду обеспечивает работников смены горячей водой. При появлении Солнца возникает необходимость в добавлении холодной воды.

  -побережье Черного моря, пос.Небуг, Туапсинский район. Зима 2010-2011гг. силами заказчика установка подключена к отопительной системе домовладения. Переведена на двухконтурную схему теплопередачи с применением тосола.

   -2011 (июнь) п.Небуг. Введена в эксплуатацию установка для ГВС. Прямой водонагрев.

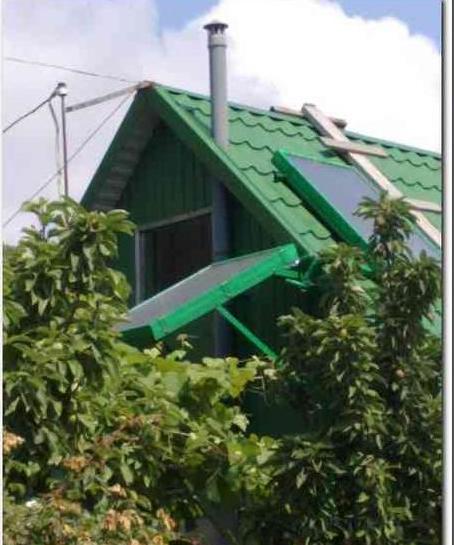

   -2011г.(июль) Монтаж гелиоустановки на душе частного домовладения, Естественная циркуляция. Нагрев воды без электричества. На выходе из западного коллектора температура воды в 15:00 достигает 88 гр.С.

- 29.10.2011г. Температура на выходе из южного коллектора 68 гр.С.

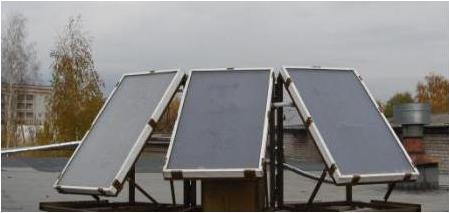

   -2011г.(август) Смонтирована установка (3-х коллектора) г.Йошкар-Ола, Республика Марий-Эл.

   -2011г.(август). Транспортной компанией отправлена установка в г.Саратов для монтажа силами заказчика. Укомплектована новым контроллером К-8. Стабильные показатели при пониженном напряжении,  работающей электросварке, подключенной к одной линией с контроллером.

-2011г.(сентябрь). Изделия доставлены заказчику для самостоятельного монтажа на с/о Кинопрокат (Туапсинский р-н). Косвенный нагрев для использования в холодное время года при отоплении дома.

   В четверг 06.10.2011г. силами заказчика запущена установка из 4х коллекторов в с/о Кинопрокат,

-  19.10.2011г. заказ на изготовление дополнительных коллекторов для подогрева бассейна.

- 15.11.2011г. Оплачен пробный заказ на изготовление,  доставку гелиоустановки

      в г.Астрахань. Монтаж силами заказчика. Консультация по сети.

 - 11.2011г. п.Шепси (Туапсинский р-н). Монтаж установки силами заказчика. Зимний вариант применения; ГВС, поддержка отопления.

- 18.11.2011г. респ.Адыгея. Заказ на изготовление, монтаж запуск 2-х установок по 8, 12 колекторов. ГВС, поддержка отопления. Срок сдачи 01.03.2011г.

- 24.11.2011г. Опытная установка доставлена в г.Сочи. Монтаж силами Заказчика.

- 06.12.2011г. Отправлена опытная установка в г.Астрахань.

- 16.12.2011г. Получен заказ на изготовление, отправку в г.Минск (Беларусь) пробной партии, через  г.Смоленск.

- 20.12.2011 г. Заказ из г.Серпухова. Изготовление, доставка до терминала, в г.Подольск, опытной установки из 2-х коллекторов, контроллер К-8.

-12.01.2012 г. пробные партии отправлены в Беларусь, г.Серпухов.

- декабрь 2011 г.- март 2012 г. исполнение заказа 2-х установок ГЕЛИОН, общим количеством 20 ед. респ.Адыгея. ГВС, поддержка отопления. Запуск март 2012 г.

- 2012г. подготовка  пилотного проекта применения ГЕЛИОНов на многоэтажных жилых зданиях, г.Анапа. ГВС.

-27.02.2012 г. передана установка Заказчику ст.Ленинградская, Краснодарский кр..

-28.03.2012 г. оплачен заказ изготовления, доставки установки ГЕЛИОН ( 3-и коллектора Восток, Юг, Запад)  г.Уфа. Срок изготовления 6 недель.

- Заказчик, г.Казань, сообщил реквизиты для отправки аналогичной установки.

- Другие  действующие установки показали положительный результат.

                                   Предложение для дачников.

                        Водонагреватель солнечный ГЕЛИОН, для дома и сада.

               Производительность  90 л./день горячей воды 55гр.С на прямом Солнце. Вес 10.2кг.. Цена 5900 руб. в г.Волгограде

            ГЕЛИОНы  работают от рассеянного света, в пасмурную погоду . Эффективность выше при Солнце.

    Ремонт простой, вплоть до самостоятельного вскрытия, изготовления, установки  комплектующих.

            Есть схемы обеспечения гостиниц ГВС, поддержка отопления, теплые полы, обогрев бассейна.

            Обеспечение ГВС многоэтажного жилого дома в г.Анапе.

   Разрабатывается схема всесезонного прямого нагрева воды, без потерь в теплообменнике с подключением к любой емкости. Более высокий коэффициент теплопередачи.

            В настоящее время изготавливается 184-й  коллектор ГЕЛИОН -700.

Для северных районов рекомендованная толщина профиля 100 мм.

                                . Сущность предлагаемой разработки.

                                       Г Е Л И О Н

        СОЛНЕЧНЫЙ   ТЕПЛОВОЙ    КОЛЛЕКТОР

    Многокамерная система теплопередачи. Капилярный нагрев с учетом длины волны  излучения  Солнца, светового резонанса,  тепличного эффекта.

     Используется для горячего водоснабжения поддержки отопления  жилых домов,  частного сектора;  пансионатов, гостиниц,  теплиц, душевых в здравницах, домах отдыха, нагрева воды в бассейнах, полов; сушки овощей, сена, стройматериалов;  скотоводческих ферм, ангаров и т.д..

     ТЕХНИЧЕСКИЕ   ХАРАКТЕРИТИКИ

Размер (мм)                             1200х600х60

Вес (полный)                                        10.2кг.

Площадь апертуры (приемника)        0.7 м²

P (рабочее) / Р (макс.)                   до 16 атм.

Тепловая мощность 1м²                0.6 Квт./ч.

Производительность          90 л/день  55 ⁰С

Max  температура  нагрева                 120⁰С

Min норма выработки коллектора        690 кВтч/год

Температура стагнации                         196⁰С

Теплопередающий материал   медь     99.9%

Светопропускающая  поверхность сотовый поликарбонат

Соединительные патрубки                    1/2“

Средний срок эксплуатации              7 лет.

Цена                                                5900руб.

Срок окупаемости                            1.8 года

Гарантия                                                 2 года.

   За  день  установка  из 2х коллекторов с накопителем

подготавливает до 180л.горячей воды.    На 1-го  человека  достаточно 1м²  гелиополя (или 1 батарея ГЕЛИОН.      Применяя стандартные водонагреватели  (Ariston, Termex,  …) 100л., оплата за эл./энергию достигает 3000руб./мес.   Используя энергию Солнца, Вы сохраняете на нагреве воды до 70% вложений.        Сберегаете  2200 руб./мес.!

            В северных широтах при -40 гр.С теплоноситель тосол  превращается в желе. Не происходит расширения, как с чистой водой, установка  не размораживается, в коллекторе сохраняются  медные трубы. При появлении Солнца система прогревается, оттаивает, дальнейший нагрев автоматически запускает контроллер, установку. Тепло используется в целях собственника установки.

  Для удовлетворения потребности Объектов в горячей воде из расчета 1 тонна  в сутки применяется установка ГЕЛИОН состоящая из 10 коллекторов.

          Потенциальный рынок гелиоустановок РФ оценивается в 12-15 млн. м².

 С учетом рекомендованной нормы гелиополя 1м² на человека и возможностей проекта ГИЛИОН потребность России составляет 100  млн. м². поверхности гелиосистем.  В настоящее время общая площадь солнечных водонагревательных установок в России не превышает 20 тыс. м², что на порядок меньше, чем было в СССР.

   Малое количество сооружаемых в России гелиоустановок объясняется экономическими причинами. Отсутствием государственной поддержки пользователей возобновляемых источников энергии. Высокой себестоимостью единицы продукции ( 23 000 руб. монтаж 1кв.м. отечественной гелиоустановки «Сокол-А» г.Реутово ) и иностранных производителей (Швеция, Австрия, Германия, Израиль, Греция и др.страны). Значительными  трудозатратами на индивидуальную (самостоятельную) установку гелиосистем. Низким уровнем дохода, недостаточной осведомленностью основной части потенциальных потребителей.

   В настоящее время идет оформление патента на изделие солнечный тепловой плоский коллектор ГЕЛИОН.

                            Конкурентные отличия.

   В числе основных  преимуществ ГЕЛИОНов отмечается доступность по цене коллекторов для подавляющего числа населения Российской Федерации. Простота монтажа установок силами Заказчика при полной консультации, гарантии, ответственности Изготовителя. Т.е. стоимость установки сводится к стоимости непосредственно коллекторов, возможностью применения накопительных бойлеров, монтажной арматуры других ресурсов Заказчиков.   Светопропускающая поверхность – прозрачный пластик сотовый поликарбонат, применяемый для навесов, крыш. Надежная защита от града, камней. Антивандальное исполнение.

   Легкость конструкции - 11 кг. 1 кв.м. гелиополя (одна батарея ГЕЛИОН-1Н (Народный)),  на 40%-150% легче 1 кв.м. гелиополя аналогичных изделий. Что показывает  таблица :

Повышение работоспособности автономного объекта способствует укреплению энергетического суверенитета его обладателя, что  становится одним из наиболее востребованных показателей.

       В настоящее время в мире эксплуатируется более 160 млн.м² солнечных коллекторов.

    На рынке Китая, который превосходит рынок Европы, установлено более 10 млн. м²

коллекторов,  ежегодно продается 3 млн. м²

   Площадь солнечных коллекторов в Японии превысила 8 млн м².

   Годовой оборот Германии, 2-е место после Японии на рынке возобновляемых источников энергии, превысил 10 млрд евро, что позволило за счет энергии Солнца покрыть около 5% потребностей частных домовладений в тепле. В частных (более 630 000) домовладениях действуют солнечные установки общей площадью 6,2 млн м².

   В США эксплуатируются солнечные коллектора площадью 10 млн м², что обеспечивает годовую экономию топлива более 1,5 млн т.

   К 2020 г. большинство европейских государств  планируют перевод теплоснабжения 70% жилого фонда в русло экологически чистой энергии, в частности солнечной.
